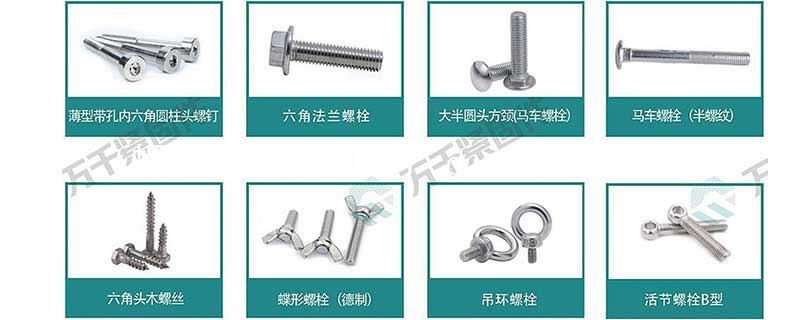

大家好今天來介紹螺栓國標圖(螺栓國家標準代號)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

m12螺栓尺寸

按照國標（GB），M12螺母尺寸如下：規格：M12；厚度：10.8mm；對角：20mm；對邊：18mm下圖是國標（GB）下的螺母尺寸對照表：螺母常用國家標準如下：GB41 Ⅰ型六角螺母——C級GB6170 Ⅰ型六角螺母——A、B級GB6171Ⅰ型六角螺母—細牙—A、B級GB6172六角薄螺母——A、B級—倒角GB6173六角薄螺母——細牙—A、B級GB6174六角薄螺母——B級—無倒角GB6175Ⅱ型六角螺母——A、B級GB6176Ⅱ型六角螺母——細牙—A、B級GB6177六

l疙疙疙疙疙瘩l

2018-03-30TA獲得超過4137個贊

M12的螺栓是說它螺紋外徑為12mm。實際尺寸都小于12，也可以說12是公稱直徑。M12的螺栓實際直徑在11.75-11.9之間。M代表米制螺紋，例如：M8*1.25*50意思是公稱直徑為8m

huoleif1991

2017-12-16TA獲得超過1842個贊

你沒說是哪個標準的啊？如果是粗牙全螺紋長度就是270mm，如果不是全螺紋的話螺紋長度就不一定了，這個機械手冊上都有，M12的底徑是10.106mm

瀟湘客

2010-09-18TA獲得超過1.4萬個贊

6g粗牙外螺紋小徑極限尺寸:最大9.819，最小9.543。

螺母m12

m12螺母尺寸是多少

19個問題652,664人瀏覽

螺栓國家標準

國家標準的公制螺紋螺距，標準螺紋螺距：M1.6*0.35、M2*0.4、M2.5*0.45、M3*0.5、M4*0.4、M5*0.8、M6*1.0、M8*1.25、M101.5、M12*1.75、M14*2.0、M16*2.0、M18*2.5、M20*2.5、M22*2.、M24*3.0、M27*3.0、M30*3.5、M33*3.5、M36*4.0。標準螺紋有公制和英制之分，因此同是M10的螺紋它的螺距也不相同。航模、直升機航模中的螺距：指的是直升機的旋翼或固定翼的螺旋槳旋轉一周360度，向上或向前行走的距

GB/T7011985 M36X2 螺栓 尺寸圖

國標沒有細牙的內六角圓柱頭螺釘標準，GB/T70.1是普通粗牙。ISO有細牙標準：ISO12474-2010，德標也有：DIN912-83。上述兩個內六角圓柱頭細牙螺釘標準中，規定的螺釘頭部尺寸及有效螺紋長度與粗牙的完全一致。而GB/T70.1就是等效采用國際標準的，所以說M36X2 內六角圓柱頭細牙螺釘?shù)耐庑纬叽纾▓A柱頭部分、有效螺紋長度）可以參照GB/T70.1-M36的尺寸。

以上就是小編對于螺栓國標圖 螺栓國家標準代號問題和相關問題的解答了，希望對你有用
